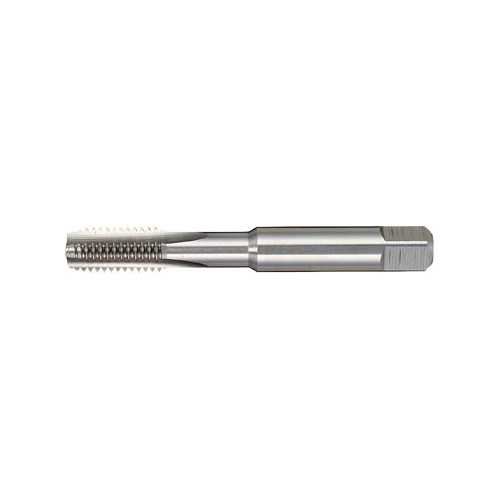

Gängtappar

Toleranser: 6H.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Ånganlöpta.
Användningsområde: För gängning av genomgående hål.
ISO 529.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Blank.
Användningsområde: För allmän gängning, men med fördel för bottengängning.
ISO 529.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: TIN.
Användningsområde: För allmän gängning, men med fördel för bottengängning.
ISO 529.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av bottenhål.
ISO 529.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Raka spår, vänsterskärande.
Ytbehandling: Blank.
Användningsområde: För gängning av vänstergängor i de flesta material.
DIN 371.

Toleranser: Enl. DIN 40430.
Skärfas: Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
DIN 40432.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 10°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
DIN 374.

Toleranser: Enligt ISO 5969.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 10°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
DIN 374.

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår, vänsterskärande.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2 (2B).
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: BS Class 2.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spånvinkel: 10°.
Spårutförande: Raka spår med spåndrivande skär.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av genomgående hål i de flesta material.
ISO 529

Toleranser: ISO 5969.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 2284.

Toleranser: ISO 2.
Skärfas: Form A (Förtapp, 6-8 gängor fasade), Form B (Mellantapp, 4-6 gängor fasade), Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål där lång gängtapp erfordras.
ISO 2283

Toleranser: ISO 2.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår med spåndrivande skär.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående hål där lång gängtapp erfordras.
ISO 2283

Toleranser: För insatsgänga 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 40º.
Ytbehandling: Blank.
Användningsområde: Till för gängning av hål för insatsgänga i bottenhål i de flesta material.
Dormer standard, baserad på ISO 529.

Tolerans: 6H
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade)
Spårutförande: Spåndrivande skär
Ytbehandling: TiN
Användningsområde: Maskingängtapp för gängning av genomgående hål i dom flesta material, främst stål och rostfritt
DIN371<10, DIN376>12

Toleranser: 6H.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Ånganlöpt.
Användningsområde: Maskingängtapp för gängning av genomgående hål i en mängd olika material.
DIN371<10, DIN376>12
* DIN376

Tolerans: 6H
Skärfas: Form C (Gradtapp, 2-3 gängor fasade)
Spårutförande: Spiralspår 45°
Ytbehandling: TiN
Användningsområde: Maskingängtapp för gängning av bottenhål i dom flesta material, främst stål och rostfritt
DIN371<10, DIN376>12

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spiralspår högerspiral 45°.
Ytbehandling: Ånganlöpt.
Användningsområde: Maskingängtapp för gängning av bottenhål i en mängd olika material.
DIN371<10, DIN376>12
* DIN376

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spiralspår högerspiral 45°.
Ytbehandling: Blank.
Användningsområde: Maskingängtapp för gängning av bottenhål i en mängd olika material.
DIN374

Toleranser: Normal.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spiralspår högerspiral 45°.
Ytbehandling: Ånganlöpt.
Användningsområde: Maskingängtapp för gängning av bottenhål i en mängd olika material.
DIN5156

Spårutförande: Spåndrivande skär
Ytbehandling: Ånganlöpt
Användningsområde: Maskingängtapp avsedd för gängning av genomgående hål i rostfria stål och legerade verktygsstål. Tillverkade av högkvalitativt M35-stål med 5% kobolt för ökad hållbarhet och prestanda.
Standarder: DIN 371<10, DIN 376>12, ISO: DIN 13

Spårutförande: Spiralspår, högerspiral 35°
Ytbehandling: Ånganlöpt
Användningsområde: Vår maskingängtapp är särskilt utformad för gängning av bottenhål i rostfria stål och legerade verktygsstål. Tappen tillverkas av M35-stål med en kobaltandel på 5%.
Standarder: DIN 371<10, DIN 376>12 för tapp och ISO: DIN 13 för gänga.

Toleranser: ISO 2.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral, ca 30°.
Ytbehandling: Ånganlöpt.
Användningsområde: För borrning och gängning av genomgående hål i tunna material. Max. 1,5 x diametern.
Dormer standard.

Kombi-gängtapp med 1/4" bitsfäste. Denna innovativa lösning möjliggör borrning, gängning och försänkning i ett och samma moment. Spårutförande: Spåndrivande högerspiral. Ytbehandling: Blank.

Toleranser: 6H.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående hål.
ISO 529.

Tolerans: 6H
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade)
Spårutförande: Spåndrivande skär
Ytbehandling: TiN
Användningsområde: Maskingängtapp för gängning av genomgående hål i dom flesta material, främst stål och rostfritt
ISO529

Toleranser: 6H.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av genomgående hål.
ISO 529.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av bottenhål.
ISO 529.

Toleranser: 2B.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av genomgående hål.
ISO 529.

Toleranser: 2B.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av bottenhål.
ISO 529.

Toleranser: 2B.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av genomgående hål.
ISO 529.

Toleranser: 2B.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Ånganlöpta.
Användningsområde: För gängning av bottenhål.
ISO 529.

Toleranser: Normal.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av genomgående hål.

Toleranser: Normal.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Ånganlöpt.
Användningsområde: För gängning av bottenhål.
Dormer-ISO.

Sats med gängtappar.
Toleranser: 6H.
Skärfas: Form A (Förtapp, 6-8 gängor fasade), Form B (Mellantapp, 3,5-5 gängor fasade), Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 10°.
Spårutförande: Raka spår.
Användningsområde: För handgängning i genomgående eller bottenhål i de flesta material.
DIN 352

Sats med gängtappar.
Toleranser: 6H.
Skärfas: Form A (Förtapp, 6-8 gängor fasade), Form B (Mellantapp, 3,5-5 gängor fasade), Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 10°.
Ytbehandling: Blank.
Användningsområde: För handgängning av vänstergängor i genomgående eller bottenhål och i de flesta material.
DIN 352
