Maskinskruvstycken, Maskinspännverktyg

Av normaliserat stål. Hållfasthetsklass 10.
Nr 6330 B: Standardmutter. Med den plana sidan användbar till härdade brickor 6340.
Nr 6331: Flänsmutter.
Nr 6334: Förlängningsmutter. Med båda ändar plana och med normerad fas. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Arbetar enligt knäledsprincipen. Med vågrät spännriktning och horisontell fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.
Storlek 0-3 kan på särskild beställning erhållas i rostfritt utförande som är antimagnetisk, korrosions- och syrabeständig.

Med lång slaglängd. Med horisontell spänn/drag riktning med horisontell fästplatta. Fästplattan kan demonteras och spännarmen kan skild från fästplattan inmonteras i olika fixtur och spännobjekt etc. Förzinkad. Plastklätt handtag.
Typ NI: I rostfritt utförande, lämpade för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig.

Smidda av normaliserat stål. Med fräst T-spårstyrning och lång gänga. Dimensioner enligt DIN 787.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Stansade, planpressade och härdade. Bruten kant.

För fastspänning på maskinbord. Steglöst ställbar höjd. Svängbar runt spännskruven. Ledbar spännback. Självlåsande. Tumreglerad lossning.

Specialformade spännbrickor.
Nr 6319 C: Konvex undersida.
Nr 6319 D: Konvex innerkant 120°. Mellanläggsbricka.
Nr 6319 G: Koniskt avfasad innerkant 120°. Dimensioner enligt DIN 6319.

Av oljebeständigt gummi. För placering på spännskruvarna för att skona ömtåliga arbetsstycken.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och horisontell fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.
Typ NI: I rostfritt utförande, lämpade för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikal fästplatta. Självlåsande. Plastklätt handtag. Förzinkade.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikalt vinklad fästplatta. Självlåsande. Plastklätt handtag. Förzinkad.

Arbetar enligt knäledsprincipen. Med vertikal spännriktning och vertikalt vinklad fästplatta. Plastklätt handtag. Förzinkad.

Arbetar enligt knäledsprincipen. Med horisontellt arbetande krok för förslutning och dragmoment. Horisontell fästplatta. Plastklätt handtag. Förzinkad.
Typ NI: I rostfritt utförande, lämpade för applikationer i process-, offshore- och livsmedelsindustri. Antimagnetisk, korrosions- och syrabeständig.

För placering i T-spår. Genom en kilverkan på spännbacken erhålles säker fastspänning mot maskinbord även av svårformade arbetsstycken.
Levereras i par med sexkantnyckel.

Komplett sats i plåtförstärkt träetui. Innehåller spännunderlägg AMF nr 6500.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Användes parvis i det standardiserade 20 mm breda riktspåret på skruvstycke eller apparater. Genom byte av klackar kan skiftning mellan maskiner med olika spårbredder lätt ske. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Speciellt ändamålsenlig då en anordning alltid användes till samma maskin. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299.

Mutter-ämne för T-spår. Med dessa råämnen kan T-spårmuttrar med specialgängor tillverkas. Hållfasthetsklass 10. Dimensioner enligt DIN 508 (år 1956). Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Hållfasthetsklass 12.9. Smidda av normaliserat stål. Med fräst T-spårsstyrning och lång gänga. Dimensioner enligt DIN 787. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)
Levereras utan mutter och bricka.

Smidda av normaliserat stål. Med fräst T-spårstyrning och lång gänga. Dimensioner enligt DIN 787.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Toppstycken med olika form. Passar på AMF stöddockor (ej 6400-50) och riktblock. Centreringstappens diameter 12 mm.
Nr 6440: Kultillsats.
Nr 6441: Prismatillsats.
Nr 6442: Centreringsplatta. Passar som förbindning mellan flera stöddockor.
Nr 6443: Fixeringstapp. Passar som förbindning mellan flera stöddockor. Anpassad för styrning och fixering av spännjärn i permanenta fixturer.

Gjuten. Seghärdad. Storlekar 0-3 med skruv, sexkantmutter och spännbleck, storlekar 4-6 dessutom med T-spårmutter. Passar snabbspännare (med delad hållararm) med motsvarande storleks nummer.

Vulkaniserad och elastisk. Seghärdad. Förzinkad. Exkl. mutter, bleck och T-spårmutter.

Med två spännskruvar och skyddskåpor. Monteras på snabbspännare med delad spännarm och horisontell spännriktning, varvid dubbla spännpunkter erhålles.

Med 3-backs chuck. Från horisontal, 0 grader till vertikal inställning, 90 grader.
Levereras med tre delningsskivor, skiva 1 med 15-20 hål, skiva 2 med 21-33 hål, skiva 3 med 37-49 hål.

Handdrivet koordinatbord av specialgjutgods. Bordet är försett med tre T-spår. Bordets översida har en garanterad planparallellitet av 0,03 mm. Skalorna är graderade 0,1 mm. Längd- och tvärrörelsen har en stigning av 2 mm/varv. Längdmatningen sker med vänster hand. Fastspänning med vanliga spännjärn i t.ex. borrmaskiner - även på borrstativ till handborrmaskiner - men är även lämpligt att använda som extra slid på fräsmaskiner. Exempel på användningsområde: fräs-, borr-, och slipoperationer. Saknar oljerand.

Handdrivet koordinatbord av gjutjärn samt precisionsslipade i såväl gejder som på bordsplan. Med oljerand. Låsningar för längd och tvärmatning. Matningsspindlarna är lagrade i axiallager. Såväl längd- som tvärmatningar är försedda med lätt inställbara stop. Ansättbara kilar i båda matningsriktningarna. Skalorna är tydligt graderade i 0,05 mm men kan på särskild beställning även erhållas graderade i 1/64 tum. Längdmatningen sker med vänster hand, varvid högerhanden kan användas för spindelmatningen. (På särskild beställning kan borden erhållas för högermatning.) Centrum levereras separat.

Grundenheten utgöres av fräsbord FB-102 men är försedd med automatisk längdmatning över en motordriven växellåda. El-motor, strömbrytare och växellåda är sammanbyggda till en kompakt enhet. Matningen överföres genom en friktionskoppling. Växellådan medger sex matningshastigheter i två serier - växellådan kan även helt frikopplas för handmatning. Motorn för 230-400V 3-fas växelström. Centrum levereras separat.

Av polerat stål. Sättes på spännklovens skruv. Underlättar och ökar snabbheten vid täta växlingar av arbetsstycke. Härdad gänga. Genomgående hål för långa skruvar. Ställbart vred för trånga utrymmen. Passar spännjärn 6314 V, 6316 V och 6321 storlek M 12 och M 16.

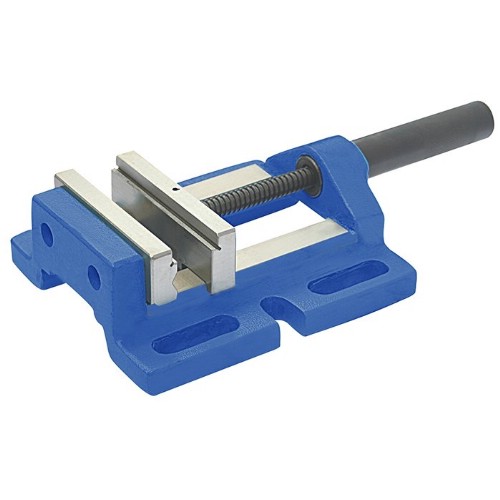

Av gjutjärn. Med ohärdade stålbackar med spår i överkanten. Den fasta backen är prismatisk.

Av Meehanite. Med sätthärdade, helt slipade, plana backar. Sidorna är parallellslipade till 0,02 mm tolerans och i vinkel mot bottenplanet vilket medger montering såväl stående som kantstående. Gjutna fästspår för anbringande av spännjärn.
Som extra tillbehör kan erhållas vridbar, graderad bottenplatta 0-180°, längdanslag, prismatiska backar för runda arbetsstycken.
Skruvstycken med frästa spår för spårklackar kan erhållas på särskild beställning.

Litet och kompakt maskinskruvstycke med stålkäftar. Finns i tre olika storlekar 80, 100 och 125 mm.

Pneumatiska. Av gjutjärn. Med ohärdade stålbackar med spår i överkanten. Spännkraft (vid 600 kPa) 3 kN. Den fasta backen är prismatisk. Pneumatisk öppning och slutning av den rörliga backen. Den rörliga backen kan snabbt grovinställas i önskat läge med två kordellmuttrar på det gängade kolvröret. Anslutes till luftslang med 8 mm utv. diameter.
Fästspåren c-c 127 resp. 162 mm.

Mässingfolie på rulle. Används för underlägg, uppriktning, justering, utjämning, installation etc. Levereras i plastbox.
Hållfasthet: 450 N/mm².

För placering i T-spår. Främst för små och medelstora maskiner. Härdat och finslipat stål. T-spårbredder med tolerans H8. Ett par anslag placeras i T-spåret och möjliggör snabb placering av arbetsstycket parallellt med maskinbordet. Nominell måttolerans DIN 7168 medium. Toleranstabell för parallellbitar enligt DIN 7168.

Av härdat och slipat fjäderstål. Vågformiga parallellbitar (tjocklek 0,3 mm) som p.g.a. sin fjädrande utformning (bredd 0,35-4,5 mm) ersätter en hel sats konventionella parallellbitar. Även mycket tunna arbetsstycken kan fastspännas. Tolerans på höjd och parallellitet ±0,005 mm. Levereras i etui.

Komplett sats om 14 par parallellbitar. Av härdat och slipat stål. Parvis tolerans enligt IT 5. Basmått tolerans 0.2-0.3 beroende på basmåttets storlek. Nominell basmåttolerans enligt DIN 7168 medium. Levereras i trälåda med avlyftbart lock. Vikt 11,4 kg. Toleranstabell för parallellbitar enligt DIN 7168. ISI standardtoleranser enligt IT (DIN 7151) för bl.a. parvis måttnoggrannhet på parallellbitar.

Modell "Herkules". För enkel riggning av tunga arbetsstycken. Med slipat konvext toppstycke som är justerbart i höjdled till 0,1 mm intervall medelst ställskruv. Av stål - brunerad.

Horisontella/vertikala rundmatningsbord. Till borr och fräsmaskiner. För horisontella och vertikala delningsoperationer. Med centrumkona. Bord av Meehanite.

Motsvarar modell 6800 med kraftig låsmekanism för att motverka öppnande vid exempelvis kraftiga vibrationer eller ofrivilliga påfrestningar av arbetsstycket.
Låser både i stängt och öppet läge.
