Spännelement

Av normaliserat stål. Hållfasthetsklass 10.
Nr 6330 B: Standardmutter. Med den plana sidan användbar till härdade brickor 6340.
Nr 6331: Flänsmutter.
Nr 6334: Förlängningsmutter. Med båda ändar plana och med normerad fas. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Smidda av normaliserat stål. Med fräst T-spårstyrning och lång gänga. Dimensioner enligt DIN 787.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Stansade, planpressade och härdade. Bruten kant.

Specialformade spännbrickor.
Nr 6319 C: Konvex undersida.
Nr 6319 D: Konvex innerkant 120°. Mellanläggsbricka.
Nr 6319 G: Koniskt avfasad innerkant 120°. Dimensioner enligt DIN 6319.

För placering i T-spår. Genom en kilverkan på spännbacken erhålles säker fastspänning mot maskinbord även av svårformade arbetsstycken.
Levereras i par med sexkantnyckel.

Komplett sats i plåtförstärkt träetui. Innehåller spännunderlägg AMF nr 6500.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Användes parvis i det standardiserade 20 mm breda riktspåret på skruvstycke eller apparater. Genom byte av klackar kan skiftning mellan maskiner med olika spårbredder lätt ske. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299.

Precisionsutförande. För snabb uppriggning av apparater etc. parallellt till bordsspåren. Speciellt ändamålsenlig då en anordning alltid användes till samma maskin. Levereras per styck. Måttuppgifter på T-spår enligt svenk standard SMS 596 - ISO 299.

Mutter-ämne för T-spår. Med dessa råämnen kan T-spårmuttrar med specialgängor tillverkas. Hållfasthetsklass 10. Dimensioner enligt DIN 508 (år 1956). Måttuppgifter på T-spår enligt svensk standard SMS 596 - ISO 299.

Hållfasthetsklass 12.9. Smidda av normaliserat stål. Med fräst T-spårsstyrning och lång gänga. Dimensioner enligt DIN 787. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)
Levereras utan mutter och bricka.

Smidda av normaliserat stål. Med fräst T-spårstyrning och lång gänga. Dimensioner enligt DIN 787.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Toppstycken med olika form. Passar på AMF stöddockor (ej 6400-50) och riktblock. Centreringstappens diameter 12 mm.
Nr 6440: Kultillsats.
Nr 6441: Prismatillsats.
Nr 6442: Centreringsplatta. Passar som förbindning mellan flera stöddockor.
Nr 6443: Fixeringstapp. Passar som förbindning mellan flera stöddockor. Anpassad för styrning och fixering av spännjärn i permanenta fixturer.

Av polerat stål. Sättes på spännklovens skruv. Underlättar och ökar snabbheten vid täta växlingar av arbetsstycke. Härdad gänga. Genomgående hål för långa skruvar. Ställbart vred för trånga utrymmen. Passar spännjärn 6314 V, 6316 V och 6321 storlek M 12 och M 16.

Mässingfolie på rulle. Används för underlägg, uppriktning, justering, utjämning, installation etc. Levereras i plastbox.
Hållfasthet: 450 N/mm².

För placering i T-spår. Främst för små och medelstora maskiner. Härdat och finslipat stål. T-spårbredder med tolerans H8. Ett par anslag placeras i T-spåret och möjliggör snabb placering av arbetsstycket parallellt med maskinbordet. Nominell måttolerans DIN 7168 medium. Toleranstabell för parallellbitar enligt DIN 7168.

Av härdat och slipat fjäderstål. Vågformiga parallellbitar (tjocklek 0,3 mm) som p.g.a. sin fjädrande utformning (bredd 0,35-4,5 mm) ersätter en hel sats konventionella parallellbitar. Även mycket tunna arbetsstycken kan fastspännas. Tolerans på höjd och parallellitet ±0,005 mm. Levereras i etui.

Komplett sats om 14 par parallellbitar. Av härdat och slipat stål. Parvis tolerans enligt IT 5. Basmått tolerans 0.2-0.3 beroende på basmåttets storlek. Nominell basmåttolerans enligt DIN 7168 medium. Levereras i trälåda med avlyftbart lock. Vikt 11,4 kg. Toleranstabell för parallellbitar enligt DIN 7168. ISI standardtoleranser enligt IT (DIN 7151) för bl.a. parvis måttnoggrannhet på parallellbitar.

Modell "Herkules". För enkel riggning av tunga arbetsstycken. Med slipat konvext toppstycke som är justerbart i höjdled till 0,1 mm intervall medelst ställskruv. Av stål - brunerad.

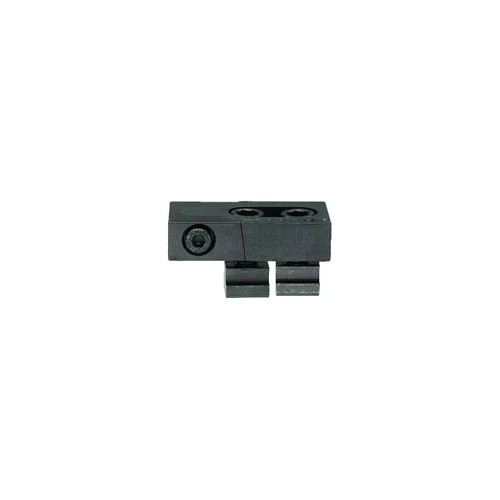

Av normaliserat stål. Enkla och mångsidigt användbara. Passar för alla typer av fräsmaskiner, svarvar, hyvelmaskiner, borrmaskiner etc. Särskilt användbara vid bearbetning av plattor då hela ytan kan bearbetas i en uppspänning. Utverkar genom sin kilkonstruktion en säker fastspänning genom samtidig fram- och nedåtriktad kraft. Inga överliggande spännskruvar. Spänner i varje önskad vinkel till T-spåret. Levereras i par.

Av normaliserat stål. För högre uppspänningskrav. Med kilverkan på spännbacken som ger maximal spännkraft. Levereras i par.
För fastspänning i bordet användes T-spårbultar AMF nr 787.

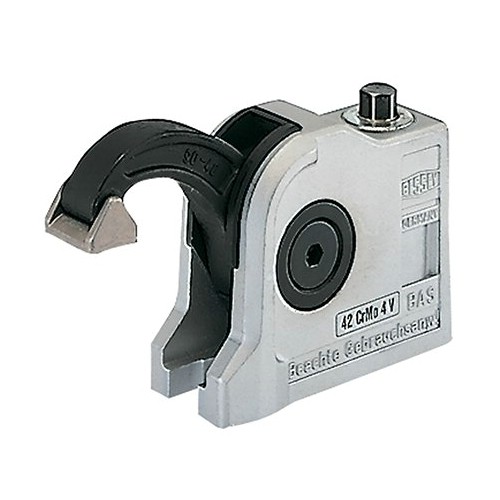

Kompakt fastspänningssystem för universell användning vid bl.a. borrning, fräsning, gängning och gnistning. Litet platsbehov på maskinbord. Snabb fastspänning med stor spännkraft upp till 10 kN. Med ledbar spännplatta av aluminium. Typ BSP utan spännplatta men med speciellt utformad spännarm för god åtkomlighet. Vid spännhöjder över 90 resp. 100 mm användes sockel BAS-O (max. 10 st). Fastspänning med skruv M10 eller M12 samt T-spårmutter 12 eller 14 mm, alternativt direkt i gänga.
Levereras utan spännyckel, skruv och T-spårmutter.

Kort. Steglös spännhöjd. Av seghärdat stål. Medger snabb omställning till olika spännhöjder vid minimalt plastutrymme. Lämplig för skär- och stansarbeten utan T-spårbult. Förzinkad.

Enkla spännklovar. Av normaliserat stål.

Raka. Med stödskruv och T-spårbult. Av normaliserat stål.

Med trapptänder. Av normaliserat stål. Raka.

Gaffelspännklovar. Av normaliserat stål. Fasade.

Gaffelspännklov. Hejarsmidda. Med rund spänntapp.

Gaffelspännklovar. Av normaliserat stål. Med nos.

Böjda. Av normaliserat stål.

Böjda. Med stödskruv och T-spårbult. Av normaliserat stål.

Steglös spännhöjd. Med T-spårbult. Av smitt stål. Medger snabb omställning till olika spännhöjder vid minimalt platsutrymme. Lämplig för skär- och stansarbeten.

Med ställskruv av mässing. Hållaren fjädrar mot spännkloven och underlättar därmed snabba byten av arbetsstycken.

För T-spår. Samtliga delar av normaliserat stål. Draghållfasthet ca 100 kg/mm². Innehåller detaljerna 787, 6379, 508, 6330B, 6334, 6319C + G och 6340. Måttuppgifter på T-spår enligt svensk standard.
*= T-spårmutter 508 ingår ej.
**= Innehåller istället för T-spårskruvar 787 ytterligare 4 st pinnskruvar 125 mm och 2 st 80 mm, samt T-spårmuttrar 508 för dito.

Sortiment av spännverktyg för verktygsmaskiner med T-spår. Levereras i träetui.

Sortiment av spännverktyg för verktygsmaskiner med T-spår. Levereras i träetui.

Bas-sortiment med de mest användbara spännverktygen för konventionell fastspänning på maskinbord med T-spår. Förpackade i miljövänlig transportkartong.

Separat pinnskruv. Av normaliserat stål.
M6-M12: Enligt hållfasthetsklass 10.9.
M14-M42: Enligt hållfasthetsklass 8.8.
Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

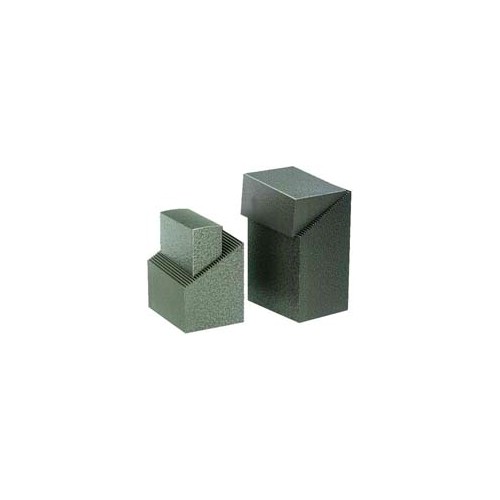

Steglöst ställbara. Av normaliserat stål. Med snedtandning. Över- och underdelar kan kombineras efter önskan.

Universal. Tandade. Av normaliserat stål. Levereras per st. (Passar till spännjärn AMF nr 6314 Z.)

Fjädersammanbundet spännunderlägg. Av normaliserat stål. Flexibel höjdjustering mellan 37-107 mm. Levereras i en enhet.
