Tryckluftsarmatur

Rak slang av polyuretan. Böjlig slang som tål hårda påfrestningar. Slangen används med fördel tillsammans med Cejns Stream-Line kopplingar.
Temperaturområde: -20°C till +60°C.

Gummipackning för klokopppling.

Teknisk beskrivning och egenskaper: Lätt och behändig koppling med dubbla låsklackar, för tryckluft vid låga och medelhöga tryck. Den mest förekommande kopplingstypen inom industri, väg, vatten och byggnadssektorn. Bästa förband uppnås med tryckluftsklämma eller PA-RI klämma.
Material: Aducergods. Packning Nitril.
Arbetstryck: 10 bar.

Hölje av ABS-plast. För mätning och kontroll av tryckluft och oljetryck. Anslutning bak eller på sida.

Vridbart fördelarblock för tryckluft och neutral gas. Enheterna finns med 1-4 uttag, standardkoppling eller rekylfri säkerhetskoppling, serie 320 eSafe. För fastmontering på vägg, tak eller golv.
Nominell flödesdiameter: 7,6 mm.
Max arbetstryck: 16 bar.
Sprängtryck: 64 bar.
Temperaturområde: -20° till +80°C.
Material: Förzinkad stål/zink.
Anslutning: Invändig gänga G 1/2".

Skarvnipplar av förnicklad mässing. För luftslang m.m. Med samma dimension i bägge ändar.

Slanganslutning av förnicklad mässing. Med utvändig anslutningsgänga.

Stängd slangupprullare i robust konstruktion. Avsedd för tryckluft. Utrustad med gnistbeständig Anti-Spark slang (för svetsmiljöer), slangstyrning, vikskydd och mjuk stoppboll som minimerar fallrisk. Högt flöde och lågt tryckfall. Långsam slangretur. Idealisk för en säker arbetsplats. Svängbart väggfäste 180°. Enkelt byte av slang. Utvändig gänga på anslutningar. Levereras med 1,5 m matarslang.
Temperaturområde: -20°C till +60°C.

Stängd slangupprullare i robust konstruktion. Avsedd för tryckluft. Utrustad med armerad neongrön Hi-Vis-slang, slangstyrning, vikskydd och mjuk stoppboll som minimerar fallrisk. Högt flöde och lågt tryckfall. Långsam slangretur. Idealisk för en säker arbetsplats. Svängbart väggfäste 180°. Enkelt byte av slang. Utvändig gänga på anslutningar. Levereras med 1,5 m matarslang, säkerhetskoppling eSafe serie 320 och nippel serie 320.
Temperaturområde: -20°C till +60°C.

Stängd slangupprullare i robust konstruktion. Avsedd för tryckluft. Utrustad med armerad PUR-slang, slangstyrning, vikskydd och mjuk stoppboll som minimerar fallrisk. Högt flöde och lågt tryckfall. Långsam slangretur. Idealisk för en säker arbetsplats. Svängbart väggfäste 180°. Enkelt byte av slang. Utvändig gänga på anslutningar. Levereras med 1,5 m matarslang.
Temperaturområde: -20°C till +60°C.

Slangupprullare i slagtåligt kompositmaterial. Levereras med ett lättmonterat och svängbart snäppfäste för väggen och en unik säkerhetsspärr för enkelt byte av slang. Avsedd för luft och vatten. Lika lämplig för tryckluftsverktyg och blåspistoler. Max. rekommenderad vattentemperatur +40°C.

Slangupprullare i slagtåligt kompositmaterial. Levereras med ett lättmonterat och svängbart snäppfäste för väggen och en unik säkerhetsspärr för enkelt byte av slang. Avsedd för luft och vatten. Lämplig för tryckluftsverktyg, blåspistoler m.m. Max. rekommenderad vattentemperatur +40°C.

Luft, 20 bar Slangvinda försedd med ställbar utmatningsarm. Vindan är pulverlackerad och utrustad med returfjäder. Kan kompletteras med svängbart väggfäste om slangen skall dras ut eller matas in i sidled. Slitaget på vindan blir mindre och slangen rullas upp jämnare. Oljebeständig gummislang.

Specifikationer

Standardkoppling med lågt tryckfall, god flödeskapacitet. Beprövade kooplingar enkla att använda och konstruerade för att klara hård daglig användning i nästan alla typer av miljöer. Med avstängningsventil.
Material: Förkromad mässing.
Max arbetstryck: 30 Bar.

Spiralslang med blåspistol. Hi-Vis utförande för extra hög synbarhet. Färdigmonterad oljebeständig och oarmerad spiralslang (6,5 x 10,0 mm) av polyuretan med Stream-Line säkerhetskoppling 320 eSafe, nippel serie 320 och blåspistol 209, försedd med utbytbart ljuddämpande Star-Tip rör. Arbetslängd 4 m.
Temperaturområde: -20°C till +60°C

Färdigmonterad oljebeständig och oarmerad spiralslang av polyuretan med Stream-Line säkerhetskoppling 320 eSafe och nippel serie 320. Kopplingsbar med Rectus 25 och TEMA 1600.
Temperaturområde: -20°C till +60°C.

Spiralslang med blåspistol. Färdigmonterad oljebeständig och oarmerad spiralslang av polyuretan med Stream-Line säkerhetskoppling 320 eSafe, nippel serie 320 och blåspistol 208 med fast rör. Kopplingsbar med Rectus 25 och TEMA 1600.
Temperaturområde: -20°C till +60°C.

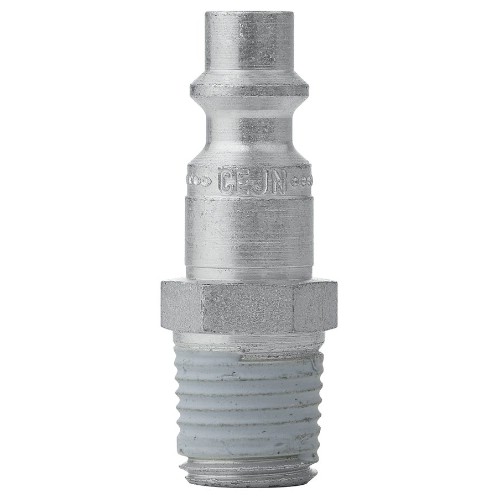

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Kopplingsbar med Atlas Copco QIC8, Parker Rectus 23/24, Parker Tema 1400/1423, Prevost ISC06/ISI06, Foster 3003, Oetiker B1, Hansen 3000.
Flödesdiameter: 5,3 mm
Luftflöde: 950 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 86 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing
* = SB-pack

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Kopplingsbar med Parker Rectus 25/26, Parker Tema 1600/1625, Prevost ESC07/ERC07/ESI07/ISC08, Oetiker SC C, Hansen Auto-Flo 24
Flödesdiameter: 7,6 mm
Luftflöde: 2250 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 86 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing
* = SB-pack

Enhandsmanövrerad säkerhetskoppling som avluftas innan isärkoppling, vilket eliminerar risken för slangrekyl. Extremt hög flödeskapacitet. Kompakt utförande. Utvändiga gängor på kopplingar och nipplar har på förhand behandlats med gängtätning. Lättanvänd koppling med hög prestanda och lång livslängd. Helautomatisk manövrering säkerställer enkel hantering. Används med standardnipplar. Uppfyller ISO-standard 4414 och EN 983.
Kopplingsbar med Parker Rectus 27, Parker Tema 1700/1727, Parker PEF (52//13)
Flödesdiameter: 10,4 mm
Luftflöde: 4000 l/min
Max arbetstryck: 16 bar
Min sprängtryck: 140 bar
Anslutningskraft: 140 N
Temperaturområde: -20°C till +100°C
Material: Förzinkat stål/mässing

T-rör av förnicklad mässing. Med tre anslutningar. Gängad inv./inv./inv.

T-rör av förnicklad mässing. Med tre anslutningar. Gängad inv./utv./inv.

Hylsa och nippel av härdat stål. Lämplig vid användning på lastbilar och trailers. Koppling och nippel är enhandsmanövrerade vid inkoppling och en unik inbyggd tvåhandsmanövrerad säkerhetsfunktion vid isärkoppling som förhindrar ofrivillig urkoppling.
Temperaturområde: -30°C till +100°C.
Luftflöde vid ingående tryck 6 bar: 1950 l/min.
Max arbetstryck: 35 bar.

Gummislang med invändigt svart slätt SBR/NR gummi. Utvändigt svart SBR/EPDM. Mycket god väder och ozonbeständighet. Armering av polyestergarn. God nötningsbeständighet.
Användningsområde: Avsedd för användning där en kraftigare slang behövs ex. verkstadsindustrin, anläggnings- och byggnadsarbeten, samt för sten- och gruvindustrin.
Temperaturområde: -30°C - +70°C.
* Bobin

Fem lager extra flexibel PVC. Lämplig för de flesta typer av tryckluftsaggregat, verktyg och slangupprullare. Mycket flexibel, fungerar smidigt även i kyla.
Armering: Polyester.
Temperaturområde: -20°C till +60°C.

Rak armerad oljebeständig slang av polyuretan. En böjlig slang som tål hårda påfrestningar. Slangen används med fördel tillsammans med Cejns Stream-Line kopplingar.
Temperaturområde: -20°C till +60°C.

Glasklar PVC slang med helinbäddad kryssarmerad polyesterfiber. Slangen är slät och blank, vilket gör att den är lätt att hålla ren. Tål de flesta syror och alkalier. Godkänd för livsmedel enligt EU N 10/2011.
Användningsområde: En allroundslang för tryckluft, vatten, oljor och andra vätskor.
Temperaturområde: -15°C - +60°C, idealisk arbetstemperatur +10°C - +30°C.
Angivna eller nedanstående arbetstryck gäller vid +20°C.
* Bobin.

Y-rör av förnicklad mässing. Med tre anslutningar. Gängad inv./inv./inv.

Dimsmörjare som enkelt kan justeras utan verktyg. Inkluderar en låsbar oljeinställningsratt och transparent siktglas som ger synligt oljeflöde från alla riktningar.
651: Max 12 bar vid 23°C.
652: Max 12 bar vid 23°C.
653: Max 12 bar vid 23°C.

Dubbelgängade nipplar med utvändig gängning. Av mässing.

Komplett utrymmessnål FRL-enhet för filtrering, reglering och smörjning, inklusive manometer. Regulatorn är konstruerad med låg friktion på de lösa delarna och med bälgmembran vilket erbjuder mycket små skillnader mellan förinställt tryck och tryck vid förbrukning (flödeskarakteristisk). Filterdelen erbjuder höga flödesvärden samt utomordentliga reningsegenskaper med 25 my filterelement som standard. Polykarbonatbehållare manuell och semi-automatisk tömning (töms under 1,2 bar). Smörjningen startar redan vid 20 l/min luftförbrukning och är enkel att justera via reglaget på ovansidan som också kan låsas.
Max tryck: 16 bar.
Arbetstryck: 10 bar.

Filterelementen i filter och filter/regulator bör bytas med jämn intervall för bästa tryckluftsekonomi. Igensatta filter resulterar i högre tryckfall och högre tryckluftsförbrukning, det kan också resultera i sämre luftkvalitet. Byt vid behov, dock en gång var 6:e månad vid frekvent användning.

Kombinerat filter, regulator och manometer i en enhet. Kombinationsenheterna tål vid 23°C upp till 16 bar (232 PSI) ingångstryck. Polykarbonatbehållare, nivåindikatorer som är lätta att läsa av samt man och semi-automatisk dränering. Kompakt design, flexibelt rullande membran och låsanordning.
651: 16 bar, reglerområde 0,5-10 bar.
652: 16 bar, reglerområde 0,5-10 bar.
653: 16 bar, reglerområde 0,5-12 bar.

Ansättbar säkerhetskoppling med slanganslutning. Dubbla klackar som enkelt fastlåses med vridning på en ring, för att hindra ofrivilligt öppnande.
Material: Aducergods. Packning Nitril.
Arbetstryck: 16 Bar.

Klokoppling i varmpressad mässing. För handelsträdgårdar, lantbruk, kommuner och byggindustrin. Kan användas vid både sug och tryck. Klarar temperaturer upp till 100°C.

Kulventil med fullt genomlopp för mättad ånga (+160°C), vatten, olja och andra icke aggressiva vätskor. Material: Hus av förnicklad mässing, kula av förkromad mässing, tätning av PTFE. Handtag av stål.
Max arbetstryck (mättad ånga): 6,5 bar (1/4" - 2"), 4,5 bar (2 1/2"- 4").
Max arbetstryck (vatten, olja och icke aggressiva vätskor): 30 bar (1/4"- 2"), 25 bar (2 1/2"- 4").
Arbetstemperatur: -20°C - 180°C (1/4"- 2"), -20°C - 150°C (2 1/2" - 4").

Kulventil med invändig gänga. Max arbetstryck 30 bar (435 PSI).

Kulventil med invändig gänga. Max arbetstryck 30 bar (435 PSI).

Luftfilter som ger hög flödeskapacitet och klarar ingångstryck på upp till 16 bar (232 PSI).Polykarbonatbehållare, nivåindikatorer som är lätta att se och en kompakt fördelningskonstruktion. Manuell och semi-automatisk dränering. Filtrering upp till 99,9% kan uppnås med ett 0,01 µm filter.
651: Max 16 bar vid 23°C.
652: Max 16 bar vid 23°C.
653: Max 16 bar vid 23°C.
