Brotschar

Skärutförande: 7° vänsterspiral med raka skär, anpassad för diametrar mellan 1 och 2,5 mm.

Konicitet: 1:50.

Användningsområde: Avsedd för noggrann och effektiv brotschning av hål för koniska pinnar med konicitet 1:50. Verktyget lämpar sig för bearbetning i de flesta material och ger en pålitlig passform.

• Standard: DIN 9 B.
• Kompatibilitet: Enligt DIN 258, DIN 7977 och DIN 7978.

Brotsch med 7° vänsterspiral och Morsekona MK-skaft, utvecklad för noggrann och effektiv hålbearbetning i de flesta material. Den blanka ytbehandlingen och konstruktionen i HSS-E ger god slitstyrka, pålitlig prestanda och lång livslängd.

• Spårutförande: 7° vänsterspiral
• Skaft: Morsekona MK
• Skärfas: Form B
• Ytbehandling: Blank
• Material: HSS-E
• Håltolerans: H7
• Användningsområde: Lämplig för brotschning av bottenhål och genomgående hål i de flesta material.
• Standard: DIN 208

Spårutförande: Extrem differentialdelning. Vänsterspiral. Ingen äntringskona.
Skaft: Cylindriskt skaft.
Toleranser: Enligt DIN 1420.
Ytbehandling: Blank.
Användningsområde: För håltolerans H7 i hårda och slitande material. Bottenhål och genomgående hål.
Hårdmetallskvalitet: K10, solid hårdmetall.
DIN 8093 B (VHM).

Denna koniska brotsch är utformad för noggrann centrering av över varandra liggande hål, exempelvis vid nit- och skruvförband. Verktyget är tillverkat i HSS för god hållbarhet, effektiv bearbetning och pålitliga resultat i de flesta material.

• Spårutförande: 25° vänsterspiral
• Skaft: Morsekona (MK)
• Konicitet: 1:10
• Ytbehandling: Blank
• Material: HSS
• Tolerans: K11
• Användningsområde: Centrering av överlappande hål vid bland annat nit- och skruvförband
• Standard: DIN 311

Skärutförande: Högergående med raka skär för stabil och noggrann bearbetning.

Konicitet: 1:48.

Användningsområde: Avsedd för manuell brotschning av hål för koniska pinnar med konicitet 1:48. Lämplig för effektiv och tillförlitlig bearbetning i de flesta material.

Standard: Tillverkad enligt BS 328.

Konicitet: 1:50

Ytbehandling: Ånganlöpta spår och blanka styrkanter för god slitstyrka och tillförlitlig styrning.

Användningsområde: Avsedd för noggrann och effektiv brotschning av hål med konicitet 1:50.

• Skaftdiameter: Enligt BS 328
• Standarder: DIN 9 A / BS 328 / ISO 3465

Spårutförande: 45° vänsterspiral för effektiv och kontrollerad bearbetning.
Skaft: Morsekona (MK) för stabil och säker infästning.
Konicitet: 1:50.
Ytbehandling: Blank.
Material: HSS-E för god slitstyrka, precision och lång livslängd.
Användningsområde: Avsedd för noggrann brotschning av hål för koniska pinnar med konicitet 1:50, enligt DIN 258, DIN 7977 och DIN 7978. Lämplig för bearbetning i de flesta material.
Standard: DIN 2180.

Spårutförande: 45° vänsterspiral för effektiv och kontrollerad bearbetning.

• Skaft: Cylindriskt skaft med tunga för säker och stabil infästning.
• Konicitet: 1:50.
• Ytbehandling: Blank yta.
• Material: HSS-E för god slitstyrka, noggrannhet och lång livslängd.
• Användningsområde: Avsedd för precisionsbrotschning av hål för koniska pinnar med konicitet 1:50, enligt DIN 258, DIN 7977 och DIN 7978. Lämplig för bearbetning i de flesta material.
• Standard: Tillverkad enligt DIN 2179.

Spårutförande: 7° vänsterspiral för stabil och effektiv spånavgång.

Skärfas: 45° vinkel.

Äntringskona:

• Diameter upp till och med 15,5 mm (5/8”): 2°.
• Diameter 16,0–27,5 mm: 0°.
• Diameter 28,0 mm och större: 0° total konvinkel.

Ytbehandling: Ånganlöpta spår och blanka styrkanter för god slitstyrka, precision och tillförlitlig funktion.

Användningsområde: Avsedd för brotschning av hål med H7-tolerans i de flesta material, med fokus på noggranna och jämna resultat.

Standarder: Tillverkad enligt DIN 206 B, BS 328 och ISO 236.

Brotsch med vänsterspiral, utformad för noggrann och effektiv bearbetning av hål i de flesta material. Produkten är tillverkad i slitstarkt HSS-E och ger en tillförlitlig håltolerans enligt H7, vilket bidrar till hög kvalitet och precision i bearbetningen.

• Spårutförande: Vänsterspiral
• Skaft: Morsekona MK
• Skärfas: Form B
• Ytbehandling: Blank/ånganlöpt för god slitstyrka och lång livslängd
• Material: HSS-E
• Håltolerans: H7
• Användningsområde: Lämplig för brotschning av både bottenhål och genomgående hål i de flesta material.
• Standard: BS 328

Spårutförande: Högerspiral för effektiv och stabil spånavgång.
Skaft: Cylindriskt för säker infästning och god precision.
Ytbehandling: Ånganlöpt och gulanlöpt för förbättrad slitstyrka och lång livslängd.
Material: HSS – ett pålitligt snabbstål med god hållbarhet och flexibilitet.
Användningsområde: Lämplig för bearbetning av de flesta material.
Standard: ANSI.

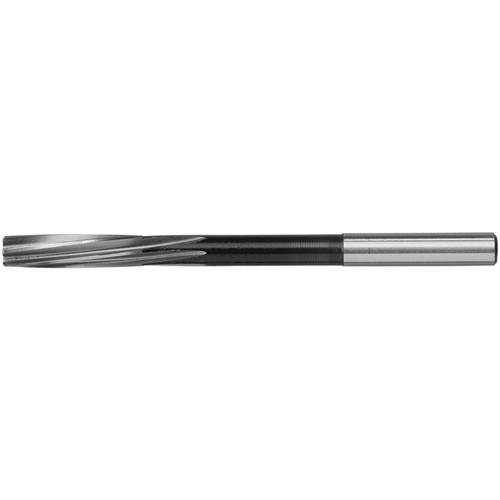

Spårutförande: 7° vänsterspiral för effektiv och stabil bearbetning.

Skaft: Cylindriskt skaft enligt DIN 6535 HA, vilket säkerställer pålitlig infästning.

Skärfas: Form B.

Ytbehandling: Blank och ånganlöpt yta för god slitstyrka och långsiktig prestanda.

Material: HSS-E, ett högkvalitativt material som ger god hållbarhet och effektivitet.

Håltolerans: H7 för noggranna och konsekventa resultat.

Användningsområde: Anpassad för NC-maskiner med hydraulchuck eller högprecisionschuck och lämplig för bearbetning i de flesta material.

Standard: Tillverkad enligt DIN 212.

HSS/Solid hårdmetallhuvud

• Spårutförande: Extrem differentialdelning med vänsterspiral och utan äntringskona, för stabil och effektiv bearbetning.
• Skaft: Morsekona för säker och pålitlig infästning.
• Toleranser: Tillverkat enligt DIN 1420 för hög noggrannhet och jämn kvalitet.
• Ytbehandling: Blank yta.
• Användningsområde: Anpassat för håltolerans H7 i hårda och slitande material, vid bearbetning av både bottenhål och genomgående hål.
• Hårdmetallskvalitet: K10.
• Standard: DIN 8094 B.

Spårutförande: Rak spårgeometri med extrem differentialdelning för effektiv och stabil bearbetning.
Skaft: Cylindriskt skaft för säker och pålitlig infästning.
Skärfas: Form A.
Ytbehandling: Blank yta.
Material: HSS med HM-skär, vilket ger hög slitstyrka och lång livslängd.
Håltolerans: H7 för noggranna och jämna resultat.
Användningsområde: Anpassad för bearbetning av hårda och slitande material, vid både bottenhål och genomgående hål.
Standard: DIN 8050.

Spårutförande: Rak utformning med extrem differentialdelning för hög precision och stabil bearbetning.
Skaft: Morsekona MK för säker och pålitlig infästning.
Skärfas: Form A.
Ytbehandling: Blank yta.
Material: HSS med HM-skär, vilket ger hög slitstyrka och lång livslängd.
Håltolerans: H7 för noggranna och konsekventa resultat.
Användningsområde: Anpassad för effektiv bearbetning av hårda och slitande material, i både bottenhål och genomgående hål.
Standard: Tillverkad enligt DIN 8051.

Maskinbrotsch för effektiv och noggrann bearbetning i de flesta material.

• Spårutförande: Vänsterspiral för stabil och kontrollerad spånavgång.
• Skaft: Cylindriskt skaft för säker och flexibel montering.
• Skärfas: Form B.
• Ytbehandling: Blank och ånganlöpt yta för god hållbarhet och tillförlitlig prestanda.
• Material: HSS-E, vilket ger hög slitstyrka och långsiktig kvalitet.
• Håltolerans: H7 för hög precision och ett jämnt resultat.
• Användningsområde: Avsedd för maskinbrotschning i de flesta material.
• Standard: Tillverkad enligt BS 328.

Spårutförande: 7° vänsterspiral utan äntringskona. Helslipat utförande i samtliga dimensioner för hög precision och jämn kvalitet.

Skaft: Cylindriskt skaft för stabil och säker infästning.

Skärfas: Form B.

Ytbehandling: Blank yta.

Material: HSS-E, ett slitstarkt material som ger god prestanda och lång livslängd.

Diametertolerans:

• 0,95–5,50 mm: +0,004 mm
• 5,51–12,00 mm: +0,005 mm

Användningsområde: Avsedd för allmän brotschning med fokus på noggrannhet, tillförlitliga resultat och effektiv bearbetning.

Standard och tolerans: Tillverkad enligt DIN 212 med tolerans 0/+0,005 mm, lämplig för brotschning av hål med toleranserna 7J7, 7J8, 7JS7, 7JS8 och 7JS9.

Spårutförande: 7° vänsterspiral för effektiv spånavledning.
Skaft: Cylindriskt skaft för stabil och säker infästning.
Skärfas: Utan ändringskona.
Ytbehandling: Blank yta.
Material: Hårdmetall för hög slitstyrka, precision och lång livslängd.
Användningsområde: Anpassad för NC-maskiner med hydraulchuck eller högprecisionschuck. Lämplig för bearbetning av de flesta material med fokus på tillförlitlighet och effektivitet.
Standard: Tillverkad enligt DIN 8093.

Hunger typ K är en robust och välkonstruerad lösning med styrning och differentiellt ställda skär för effektiv och noggrann bearbetning.

• Styrning för hög precision och stabil funktion
• Differentiellt ställda skär för effektiv bearbetning
• Cylindriskt fäste med fyrkant för säker och flexibel montering
• Samtliga delar är utbytbara, vilket bidrar till långsiktighet, enkel service och kostnadseffektivt underhåll

Ställbar brotsch typ D, utan styrning och med differentiellt ställda skär för effektiv och noggrann bearbetning. Verktyget är utrustat med cylindriskt fäste med fyrkant och är konstruerat för hög flexibilitet och långsiktig användning.

• Ställbar konstruktion för anpassad och precis bearbetning
• Utan styrning
• Differentiellt ställda skär för förbättrad skäreffektivitet
• Cylindriskt fäste med fyrkant
• Samtliga delar är utbytbara för enkel service och kostnadseffektivt underhåll

För användning med hylsor

Lösa hylsor och mellanlägg

Vi erbjuder lösa hylsor och mellanlägg med fokus på kvalitet, flexibilitet och noggrannhet.

Hylsor i andra mått än de som anges i tabellen kan tillverkas och levereras på särskild beställning. Specialanpassade mått erbjuds mot ett pristillägg.

Wanco erbjuder ett komplett system för effektiv och noggrann brotschning av kilspår. Sortimentet består av brotschar, hylsor och mellanlägg, utformade för att ge hög kvalitet, tillförlitlighet och ett professionellt arbetsresultat.

• Brotschar tillverkade av jonnitrerat snabbstål för hög slitstyrka och lång livslängd.
• Förnicklade hylsor som ger god hållbarhet och korrosionsbeständighet.
• Enkel och effektiv användning med vanlig dornpress, verkstadspress eller annan press med minst 300 mm slaglängd.
• För mindre kilspår kan även en kraftig borrmaskin eller svarv användas.

Arbetssätt

Placera en hylsa i axelhålet och för in brotschen i hylsans slits. Pressa därefter brotschen genom hylsan. Placera sedan ett mellanlägg i slitsen och pressa igenom brotschen ytterligare en gång. Kilspåret är därefter färdigt med ett noggrant och jämnt resultat.

Andra storlekar, inklusive tumdimensioner, offereras på begäran.

Brotschbredd / Axelhål

• 8141-0: 2/5, 6, 8 – 3/10
• 8141-1: 4/12 – 5/14, 15, 16 – 6/18, 20, 22 – 8/24, 25, 28, 30
• 8141-2: 4/12 – 5/14, 15, 16 – 6/18, 20, 22 – 8/24, 25, 28, 30 – 10/32, 34, 35, 38
• 8141-3: 12/40, 42 – 14/45, 48, 50
