Mätklockor, Stativ, Planskivor, Passbitar

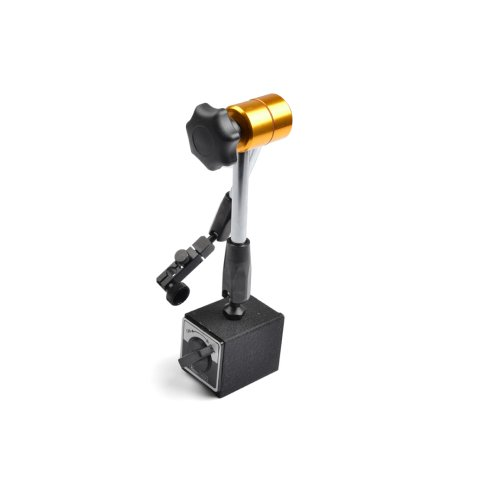

Ministativ med magnetfot. V-spår i magnetfotens bottenplan. Magnetismen kopplas till och från med omställningsspak.

Egenskaper

• Art Nummer EAN: 7311662143336
• Art Nummer FinFono: 4416561
• Art Nummer UNSPSC: 27111802
• Benämning: INDIKATORSTATIV MINI
• ETIM-klasskod: EC001195
• Fästhålets diameter: ['6', '8'] (MM)
• Höjd max: 230 (mm)
• Magnetens dragkraft: 40.0 (kg)
• Magnetfotens bredd: 30.0 (mm)
• Magnetfotens höjd: 36.0 (mm)
• Magnetfotens längd: 35.0 (mm)
• Nettovikt: 2 (kg)
• Varumärke: LIMIT
• Vikt Brutto: 0,423
• Vikt Netto: 0,423

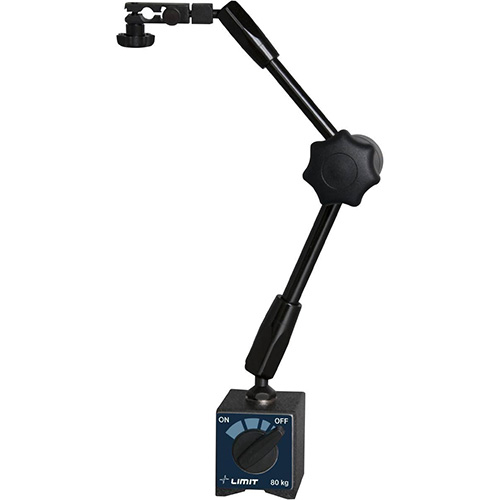

Med fininställning i övre hållare. Hållare med hål för indikatorklocka och laxstjärtspår för vippindikator. Centrallåsning med ett vred för botten-, mitt- och övre led. Magnetfot med V-spår i botten. Levereras utan indikatorklocka.11908-0257 Med fininställningsskruv i foten.

Egenskaper

• Art Nummer EAN: 7311661192502
• Art Nummer FinFono: 4235825
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORSTATIV CENTRALLÅSNING
• ETIM-klasskod: EC001195
• Fästhålets diameter: 8 (mm)
• Höjd max: 330 (mm)
• Magnetens dragkraft: 80.0 (kg)
• Magnetfotens bredd: 50.0 (mm)
• Magnetfotens längd: 55.0 (mm)
• Mått A: 70.0 (mm)
• Mått B: 115.0 (mm)
• Mått D: 55.0 (mm)
• Nettovikt: 1.9 (kg)
• Varumärke: LIMIT
• Vikt Brutto: 1,55
• Vikt Netto: 1,55

Magnetstativ 119080208 med indikatorklocka 119110104.

Egenskaper

• Art Nummer EAN: 7311661192212
• Art Nummer FinFono: 3703501
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORSTATIV MED MÄTKLOCKA
• Diameter, urtavla: 58.0 (mm)
• ETIM-klasskod: EC001195
• Ett visarvarv =: 1 (mm)
• Fästhålets diameter: 8 (mm)
• Höjd max: 330 (mm)
• Magnetens dragkraft: 80.0 (kg)
• Magnetfotens bredd: 50.0 (mm)
• Magnetfotens höjd: 58.0 (mm)
• Magnetfotens längd: 55.0 (mm)
• Mätområde: 10 (mm)
• Mätskala delning: 0.01 (mm)
• Skalans gradering: 0-100, 100-0
• Varumärke: LIMIT
• Vikt Brutto: 2
• Vikt Netto: 2

Med fininställning. Med magnetisk fotplatta. Bottenplanet och baksidan är magnetiska. Magnetismen kopplas till och från genom tillkopplingsknappen. Ställbar i höjd- och sidled. Levereras med övre och undre hållare men utan indikatorklocka.

Egenskaper

• Art Nummer EAN: 7311666019101
• Art Nummer FinFono: 4235827
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORSTATIV STANDARD
• ETIM-klasskod: EC001195
• Fästhålets diameter: 8 (mm)
• Höjd max: 250 (mm)
• Magnetens dragkraft: 75.0 (kg)
• Magnetfotens bredd: 50.0 (mm)
• Magnetfotens höjd: 58.0 (mm)
• Magnetfotens längd: 55.0 (mm)
• Nettovikt: 1.5 (kg)
• Varumärke: LIMIT
• Vikt Brutto: 1,5
• Vikt Netto: 1,5

Analogt, metriskt mätur i standardutförande med plant bakstycke och hårdmetallbelagd mätspets. Fortlöpande skala. Inga genomgående skruvhål i ramen, ytterring och glas i ett stycke samt tätning med O-ring ger högt skydd mot vatten och damm. Ytterringslåsning och lyftbygel (tillval) kan fästas på höger eller vänster sida. Levereras med fabrikscertifikat.
EN ISO Standard.
Upplösning: 0,01 mm
Område/1 varv: 1 mm
Max vändsprångsfel: 3 µm
Repeternoggranhet: 3 µm
Mättryck: 0,4-1,4 N
Mätspets: gänga M2,5x0,45 mm
Inspänningsskaft: 8 mm
Ytterdiameter: 57 mm
Vikt: 135 g

Mätur/indikatorklocka.
Ytterdiameter: 57 mm.
Ett visarvarv: 1 mm.
Upplösning: 0,01.
Fortlöpande skala
Mätspets: Hårdmetallkula, gänga M2,5x0,45 mm.
Infästningsdiameter: 8 mm.
Utan fästöra.

Vippindikator i horisontellt utförande. Med extra hållbarhet, känslighet och läsbarhet. Reflexfritt som glas tillåter enkel avläsning av graderingar. Ytterring i ett stycke och tätning med O-ring ger högt skydd mot vatten och damm. Flerskiktsbeläggningar på glaset. Hård och reflexavvisande beläggning på glaset förhindrar repor, smuts och reflexer på ytan. Ädelstenslagring och precisionstillverkat drev och kuggstång för jämn och noggrann rörelse och snabba utslag. Ickemagnetisk.
* = Miniatyrutförande.
** = Med varvräknare.
*** = Med lång mätspets.
Levereras med mätspets med hårdmetallkula Ø 2 mm (gänga M1,7x0,35 mm), inspänningsskaft Ø 8 mm, räfflad låsring och etui.

Med vridbar skala och två ställbara toleransmärken. Extra visare, graderad i 0.2 mm upp till hel mm. Stomme av aluminium. Utbytbar mätspets. Utan fästöra. Tolerans enligt DIN 878.

Egenskaper

• Art Nummer EAN: 7311661192328
• Art Nummer FinFono: 3442454
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORKLOCKA LIMIT 1/0,001
• Diameter, urtavla: 58.0 (mm)
• ETIM-klasskod: EC003591
• Ett visarvarv =: 0.2 (mm)
• Fästtappens diameter: 8.0 (mm)
• Mätområde, totalt: 1.0 (mm)
• Mätskala delning: 0.001 (mm)
• Mått A: 45.0 (mm)
• Mått B: 69.0 (mm)
• Mått D: 17.0 (mm)
• Mått F: 18.0 (mm)
• Mått G: 34.0 (mm)
• Mått H: 54.0 (mm)
• Mått J: 8.5 (mm)
• Måttenhet: mm
• Skalans gradering: 0-100, 100-0
• Utförande: Analog
• Varumärke: LIMIT
• Vikt Brutto: 0,273
• Vikt Netto: 0,273

Universalstativ MITUTOYO Serie 7 med magnetfot.
Magnetismen kopplas till och från genom tillkopplingsknappen.
Mäturet fixeras i önskat läge med mekanisk låsning.
Levereras utan indikatorklocka.
Fotplattans dimension: 60x50x55 mm.
Magnetisk dragkraft: 750N i vertikalriktningen.
Fästhål för mätur: 8 mm.
011358: Aktionsradie 200 mm
Totalhöjd 310 mm
011359: Aktionsradie 280 mm
Totalhöjd 390 mm

Flexibel arm - låsbar med spak i varje önskat läge. Magnetisk fotplatta - på det V-formade bottenplanet samt en sida. Magnetismen kopplas till och från med ett vred. Levereras utan indikatorklocka.

Egenskaper

• Armlängd, total: 330.0 (mm)
• Art Nummer EAN: 7311666020022
• Art Nummer FinFono: 4235828
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORSTATIV FLEX.ARM
• ETIM-klasskod: EC001195
• Fästhålets diameter: ['6', '8'] (MM)
• Magnetens dragkraft: 80.0 (kg)
• Magnetfotens bredd: 50.0 (mm)
• Magnetfotens höjd: 58.0 (mm)
• Magnetfotens längd: 55.0 (mm)
• Nettovikt: 1.6 (kg)
• Varumärke: LIMIT
• Vikt Brutto: 1,433
• Vikt Netto: 1,433

Med fininställning i övre hållare. Hållare med hål för indikatorklocka och laxstjärtspår för vippindikator. Centrallåsning med ett vred för botten-, mitt- och övre led. Magnetfot med V-spår i botten. Levereras utan indikatorklocka.11908-0257 Med fininställningsskruv i foten.

Egenskaper

• Art Nummer EAN: 7311662195786
• Art Nummer FinFono: 6073983
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORSTATIV CENTRALLÅSNING
• ETIM-klasskod: EC001195
• Fästhålets diameter: 8 (mm)
• Höjd max: 330 (mm)
• Magnetens dragkraft: 80.0 (kg)
• Magnetfotens bredd: 50.0 (mm)
• Magnetfotens längd: 55.0 (mm)
• Mått A: 70.0 (mm)
• Mått B: 115.0 (mm)
• Mått D: 55.0 (mm)
• Nettovikt: 1.9 (kg)
• Varumärke: LIMIT
• Vikt Brutto: 1,705
• Vikt Netto: 1,705

Med fininställning i övre hållare. Hållare med hål för indikatorklocka och laxstjärtspår för vippindikator. Centrallåsning med ett vred för botten-, mitt- och övre led. Magnetfot med V-spår i botten. Levereras utan indikatorklocka.11908-0257 Med fininställningsskruv i foten.

Egenskaper

• Art Nummer EAN: 7311662167127
• Art Nummer FinFono: 4862523
• Art Nummer UNSPSC: 27111800
• Benämning: INDIKATORSTATIV MAXI 100KG
• ETIM-klasskod: EC001195
• Fästhålets diameter: 8 (mm)
• Höjd max: 385 (mm)
• Magnetens dragkraft: 100.0 (kg)
• Magnetfotens bredd: 50.0 (mm)
• Magnetfotens längd: 75.0 (mm)
• Mått A: 80.0 (mm)
• Mått B: 130.0 (mm)
• Mått D: 55.0 (mm)
• Nettovikt: 2.2 (kg)
• Varumärke: LIMIT
• Vikt Brutto: 2
• Vikt Netto: 2

Vippindikator i horisontellt utförande. Med extra hållbarhet, känslighet och läsbarhet. Reflexfritt som glas tillåter enkel avläsning av graderingar. Ytterring i ett stycke och tätning med O-ring ger högt skydd mot vatten och damm. Flerskiktsbeläggningar på glaset. Hård och reflexavvisande beläggning på glaset förhindrar repor, smuts och reflexer på ytan. Ädelstenslagring och precisionstillverkat drev och kuggstång för jämn och noggrann rörelse och snabba utslag. Ickemagnetisk.
* = Miniatyrutförande.
** = Med varvräknare.
Levereras med mätspets med hårdmetallkula Ø 2 mm (gänga M1,7x0,35 mm), inspänningsskaft Ø 8 mm, räfflad låsring och etui.

Vippindikator i vertikalt utförande. Med extra hållbarhet, känslighet och läsbarhet. Reflexfritt som glas tillåter enkel avläsning av graderingar. Ytterring i ett stycke och tätning med O-ring ger högt skydd mot vatten och damm. Flerskiktsbeläggningar på glaset. Hård och reflexavvisande beläggning på glaset förhindrar repor, smuts och reflexer på ytan. Ädelstenslagring och precisionstillverkat drev och kuggstång för jämn och noggrann rörelse och snabba utslag. Ickemagnetisk.
Levereras med mätspets med hårdmetallkula Ø 2 mm (gänga M1,7x0,35 mm), inspänningsskaft Ø 8 mm, räfflad låsring och etui.

Passbitar i stål. Tillverkade av legerat spänningsfritt specialstål med hög stabilitet och god vidhäftningsförmåga. Noggrannt genomhärdade och handläppade samt lätt fasade kanter. Passbitarna har en hårdhet av 800 HV (64 HRC) och är därmed stabila samt har hög slitstyrka. Varje passbit levereras med ett fabrikscertifikat. Passbitar från nominellt mått 125 mm har hål för skarvning.
* Specialmått för kontroll av skjutmått.
** Specialmått för kontroll av bygelmikrometrar.
Noggrannhet enligt EN ISO 3650
Noggrannhetsgrad 0:
Som master för kontroll av verktstadspassbitar. För inställning av mätinstrument och mätmaskiner med hög noggrannhet.
Noggrannhetsgrad 1:
För kontroll av avsyningsmått och tolkar, inställning av längdmätinstrument samt noggrannare avsyningsarbete i mätrum.
