Reläer, Reläsocklar

Microrelä 12V 10/20A utan fäste med motstånd stickbild C

Egenskaper

Kompletteringsartikel/tilläggsinfo 2: Med motstånd

Max belastning vid 12V: 10/20A

Omkopplarfunktion: Växlare

Tilläggsartikel/tilläggsinformation: utan hållare

Antal stickkontakter: 5 -polig

Kopplingsschema: W2

Skyddstyp [IP-kod]: 54

Kontaktutf.-ID: C1

Temperaturområde [°C]: 80 °C

Ursprungsland: CN

Tullkod: 85364190

Enkelrelä 12 V 25 A med flatstiftssäkring 25 A med fäste, stickbild A

Egenskaper

Spänning [V]: 12 V

Max belastning vid 12V: 25A

Antal stickkontakter: 4 -polig

Kopplingsschema: S

Ursprungsland: DE

Tullkod: 85364190

Egenskaper

Tilläggsartikel/tilläggsinformation: med hållare

Skyddstyp [IP-kod]: 54

Nom.spänning [V]: 12 V

Temperaturområde från [°C]: -40 °C

Temperaturförhållande till [°C]: 125 °C

Max belastning vid 12V: 30A

Färg: Svart

Induktiv last [A]: 15 A

Kapacitiv last [A]: 5 A

Märkström [A]: 40 A

Ohm last [A]: 30 A

Antal stickkontakter: 4 -polig

Kopplingsschema: S1

Omkopplarfunktion: Stängare

Kontaktutf.-ID: A

Temperaturområde [°C]: 80 °C

Ursprungsland: CN

Tullkod: 85364190

Enkelrelä 12 V 40 A utan fäste med motstånd, stickbild B

Egenskaper

Spänning [V]: 12 V

Max belastning vid 12V: 40A

Induktiv last [A]: 35 A

Kapacitiv last [A]: 30 A

Ohm last [A]: 40 A

Antal stickkontakter: 4 -polig

Kopplingsschema: S2

Skyddstyp [IP-kod]: 54

Ursprungsland: CN

Tullkod: 85364190

Microrelä 12 V 20 A utan fäste med motstånd stickbild C

Egenskaper

Spänning [V]: 12 V

Max belastning vid 12V: 20A

Induktiv last [A]: 15 A

Kapacitiv last [A]: 16 A

Ohm last [A]: 20 A

Antal stickkontakter: 4 -polig

Kopplingsschema: S2

Skyddstyp [IP-kod]: 54

Ursprungsland: CN

Tullkod: 85364190

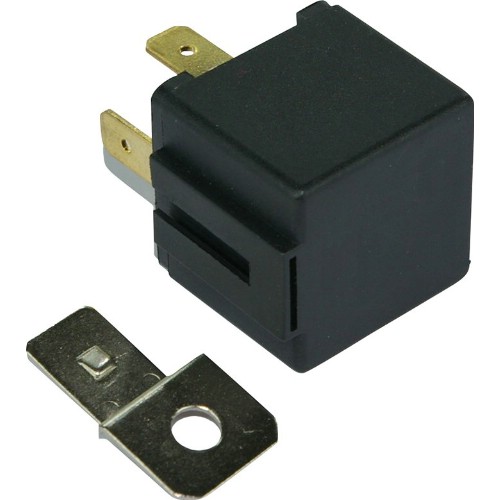

Elektromagnetiskt relä med on/off-funktion. Hållare med skruvhål Ø 5 mm. 4-stift (6,3 x 0,8 mm).
Spänning: 12 V
Max strömstyrka: 40 A
Mått (LxBxH): 27x26x24 mm

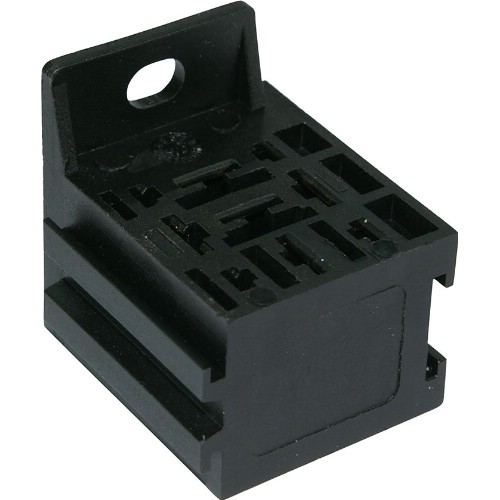

Reläsockel för Mini-reläer. Kan skruvas fast i chassi samt monteras på rad. Monteringshål (BxH) 7,5x5,3 mm. Påbyggningsbar med MRS 500006, MRS 500008 och säkringshållaren SH 50001.
Sockeln används i följade kombinationer med flatstiftshylsor med nabb:
- 2 st 9,5 x 1,2 mm och 3 st 6,3 x 0,8 mm
- 4 st 2,8 x 0,8 mm

Skiftrelä 24 V 10/20 A utan fäste med diod stickbild B1

Egenskaper

Spänning [V]: 24 V

Max belastning vid 24V: 10/20A

Induktiv last [A]: 16 A

Kapacitiv last [A]: 15 A

Kapacitiv last [A]: 5 A

Ohm last [A]: 20 A

Antal stickkontakter: 5 -polig

Kopplingsschema: W3

Skyddstyp [IP-kod]: 54

Ursprungsland: CN

Tullkod: 85364190

Skiftrelä 12 V 20/30 A med fäste med motstånd stickbild B1

Egenskaper

Spänning [V]: 12 V

Max belastning vid 12V: 20/30A

Induktiv last [A]: 5 A

Kapacitiv last [A]: 20 A

Kapacitiv last [A]: 30 A

Ohm last [A]: 20 A

Ohm last [A]: 30 A

Antal stickkontakter: 5 -polig

Kopplingsschema: W2

Skyddstyp [IP-kod]: 54

Ursprungsland: CN

Tullkod: 85364190

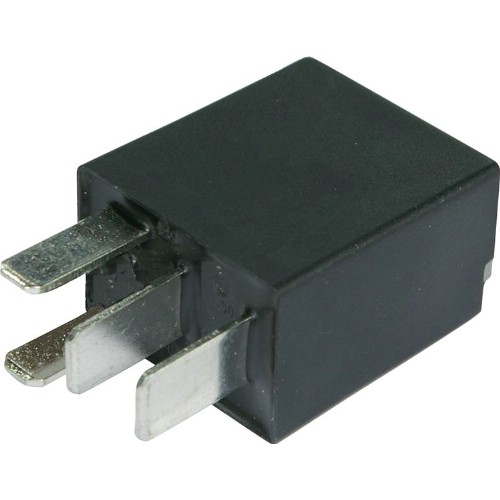

Elektromagnetiskt relä med on/off-funktion. 4-stift (2 st 4,8 x 0,8 och 2 st 6,3 x 0,8 mm).
Spänning: 12 V
Max strömstyrka: 25 A
Mått (LxBxH): 23x15x26 mm

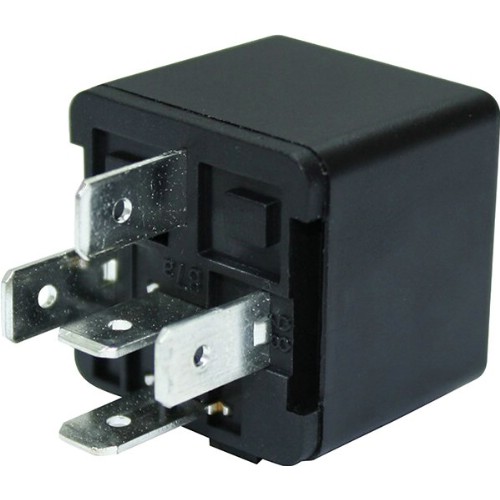

Elektromagnetiskt relä med on/off-funktion. Löstagbar hållare. 5-stift (6,3 x 0,8 mm).
Spänning: 12 V
Max strömstyrka: 40 A
Mått (LxBxH): 27x26x24 mm

Elektromagnetiskt relä med on/on-funktion. Löstagbar hållare. 5-stift (6,3 x 0,8 mm).
Spänning: 12 V
Max strömstyrka: 20/30 A
Mått (LxBxH): 27x26x24 mm

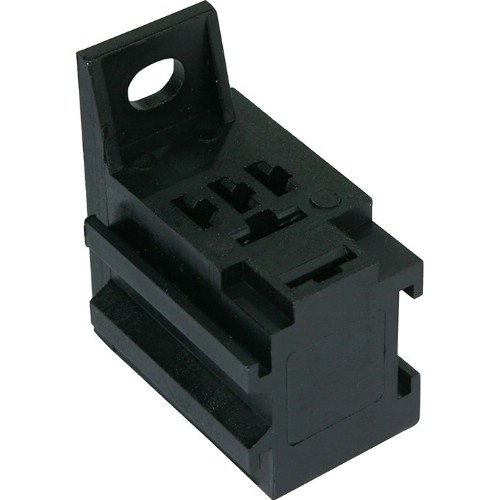

Reläsockel för Micro-reläer. Sockeln används med flatstiftshylsor med nabb 2 eller 3 st 4,8 x 0,8 mm och 2 st 6,3 x 0,8 mm. Kan skruvas fast i chassi samt monteras på rad. Monteringshål (BxH) 7,5x5,3 mm. Påbyggningsbar med MRS 500007, MRS 500008 och säkringshållaren SH 500016.

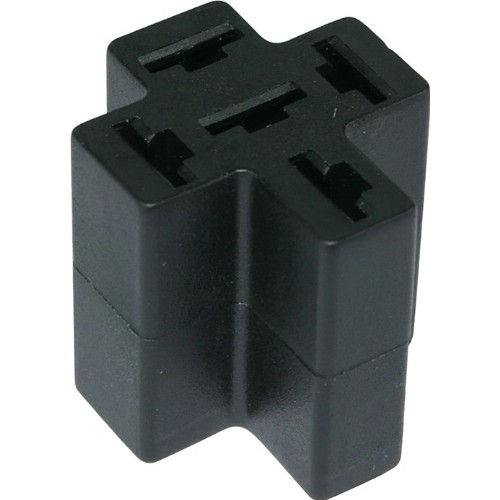

Reläsockel för Mini-reläer. Sockeln används med 4 eller 5 st 6,3 x 0,8 mm flatstiftshylsor med nabb.

Reläsockel för Mini-reläer. Kan skruvas fast i chassi samt monteras på rad. Monteringshål (BxH) 7,5x5,3 mm. Påbyggningsbar med MRS 500006, MRS 500007 och säkringshållaren SH 500016.
Sockeln används i följade kombinationer med flatstiftshylsor med nabb:
- 4 eller 5 st 6,3 x 0,8 mm
- 4 st 2,8 x 0,8 mm
